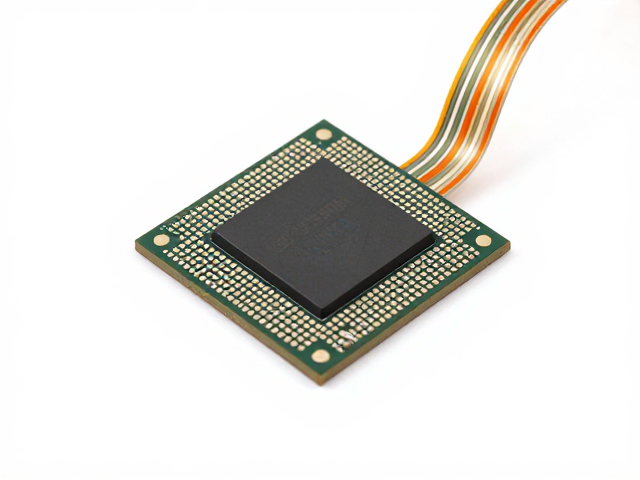

主控芯片测试中的信号完整性基础
在嵌入式硬件开发链路中，主控芯片（MCU或SoC）与外围组件的互联质量直接决定了系统运行的稳定性。随着设备形态向轻薄化、柔性化发展，COF（Chip on Film）与FFC（Flexible Flat Cable）软排线逐渐取代传统的刚性PCB连接方式，成为高速信号传输的关键介质。然而，软排线的物理特性使其对阻抗匹配和通路连续性更为敏感，任何微小的工艺缺陷或电气参数偏差，都可能在主控芯片端引发信号反射、时序错误甚至逻辑紊乱。因此，将LCR电桥检测引入主控芯片测试的前置环节，是确保信号链路纯净度的必要技术手段。
主控芯片引脚定义中，大量高速接口如MIPI、LVDS或高速SPI均对传输介质的特性阻抗有严格要求，通常标准为50欧姆或90欧姆差分阻抗。当信号通过COF/FFC软排线传输时，介电常数、铜箔厚度以及线间距的变化会直接影响阻抗分布。若阻抗不连续，高频信号在传输过程中会产生驻波，导致眼图闭合，进而引发数据误码。通过LCR电桥对排线进行精确测量，能够量化评估其在直流与交流下的电气表现，为主控芯片的驱动强度配置提供数据支撑，从而在硬件层面规避因连接介质缺陷导致的系统性风险。
LCR电桥检测阻抗参数的核心逻辑
LCR电桥作为一种高精度阻抗测量仪器，其核心优势在于能在不同频率和电压条件下，精确解析元件的电阻（R）、电感（L）和电容（C）参数。对于COF/FFC软排线而言，阻抗并非单一数值，而是包含直流电阻（DCR）和交流阻抗（Z）的综合表现。在测试直流电阻时，LCR电桥使用低电流源，检测排线铜箔导体的本征电阻，该数据反映了线路的导电效率，过高的直流电阻会导致信号衰减和功耗增加，直接影响主控芯片供电或信号线的电压降。
在交流阻抗测试中，测试频率的选择至关重要。通常需根据主控芯片的工作频率，选取接近信号基频或谐波频率点进行测量。LCR电桥通过施加正弦波激励信号，计算电压与电流的比值及相位差，得出复数阻抗。对于高速信号线，需重点关注其在高频段下的阻抗一致性。若不同线对间的阻抗差异过大，会导致差分信号失真。通过多点扫描测量，可以绘制出色阻曲线，直观展示软排线在宽频范围内的阻抗变化趋势，帮助工程师识别因材料不均匀或工艺缺陷引起的阻抗突变点。
通路检测与故障模式分析
通路检测是验证COF/FFC软排线电气完整性的另一项关键内容，主要利用LCR电桥的低阻测量功能或专用通断测试模式，排查开路、短路及高阻连接等故障。在实际生产环境中，软排线易因折叠、挤压或压接不良导致内部铜箔断裂或接触电阻异常增大。通过逐根引脚测试，记录每根线路的电阻值，若某条线路电阻显著偏离正常范围（通常毫欧级别），即可判定存在潜在断路或虚接风险。这种检测能有效筛选出厂前不良品，避免故障主板流入后续组装环节。
故障模式分析需要结合具体场景进行定位。例如，当主控芯片测试中出现间歇性复位或数据丢包，而软件层面无法定位时，通过LCR电桥对相关信号排线进行动态阻抗监测，可能发现排线在受热或受力状态下阻抗发生漂移。这种现象常由连接器端子氧化、排线基材吸湿或压接力度不足引起。通过对比正常品与故障品的阻抗频谱，可以区分是材料本身问题还是装配工艺问题。例如，若阻抗随频率升高迅速衰减，可能暗示存在寄生电容过大或绝缘层破损导致的漏电现象，需进一步检查排线绝缘性能。
标准化测试流程与数据记录
建立标准化的测试流程是确保数据可追溯性的基础。测试前需对LCR电桥进行开路、短路校准，消除测试夹具引入的误差。对于COF/FFC软排线，建议使用专用测试治具固定，确保探针与测试点接触良好且压力均匀，避免因接触不稳定导致数据跳动。测试参数应设定为行业通用的默认值，如频率1MHz、电压1Vrms，并在报告中明确标注测试条件。每批次产品应抽取规定比例进行全检或抽检，记录直流电阻、交流阻抗、相位角等关键数据，形成完整的电气特性档案。
数据记录与分析需结合主控芯片的规格书要求进行比对。将实测阻抗值与规格书中允许的最大/最小偏差范围进行映射，判断产品是否合格。对于超出公差范围的样品，需标记具体引脚号及偏差值，以便后续工艺调整。同时，建议建立数据库，长期跟踪不同批次、不同供应商的软排线阻抗分布情况。通过统计分析，识别趋势性偏差，如某类基材在高温高湿环境下阻抗稳定性下降，从而为材料选型或工艺优化提供数据依据，而非依赖主观经验判断。
