信号完整性与电磁干扰的物理博弈
AES/EBU标准定义的数字音频接口，其核心优势在于通过差分信号传输实现高信噪比与低误码率。在专业的录音棚、广播电台以及大型演出现场，音频线缆往往长期暴露在复杂的电磁环境中。周围存在的开关电源、无线发射设备、大型电机以及荧光灯镇流器，会持续向空间辐射高频电磁场。当这些外部电磁场作用于未加防护的传输线时，会在导体中感应出共模干扰电流，直接破坏原始数字信号的完整性，导致音频出现爆音、静音或数据丢包。
屏蔽铝箔作为物理屏障，其作用机制并非简单的“包裹”，而是基于电磁屏蔽理论中的反射损耗与吸收损耗原理。高导电率的铝箔能够形成连续的等电位体，将外部入射的电磁波能量反射回去，或通过材料内部的涡流效应转化为微弱的热能消耗掉。对于AES/EBU这种传输高速数字脉冲的接口而言，任何微小的电压波动都可能被接收端误判为逻辑错误，因此，屏蔽层提供了至关重要的第一道防线，确保信号在从发送端到接收端的漫长路径中，不受环境噪声的侵蚀。
屏蔽铝箔与编织层的协同防御机制

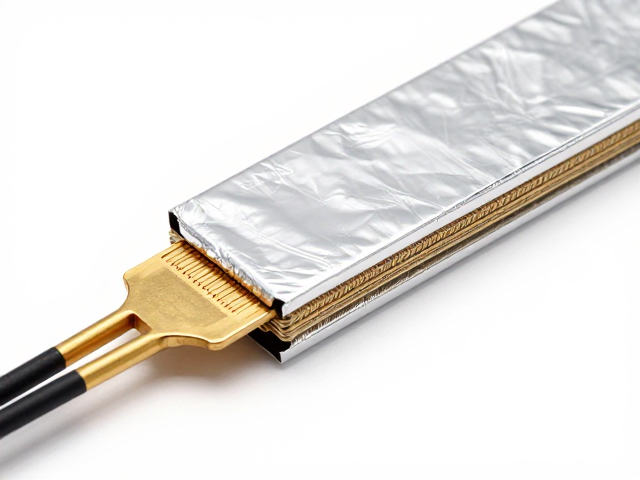

在工业标准的AES/EBU线缆结构中，屏蔽铝箔通常与铜编织层配合使用，二者构成了严密的复合屏蔽体系。铝箔的优势在于其优异的高频屏蔽效能和全面的包裹能力，它能紧密贴合绝缘层，消除信号线与屏蔽层之间的空隙，从而提供近乎360度的无死角防护。相比之下，铜编织层虽然屏蔽效能略逊于铝箔，但其机械强度极高，耐弯折，且便于通过接地线进行低阻抗连接。这种“铝箔包全频，编织层保连接”的组合，解决了单一屏蔽方式在高频干扰抑制与低频接地稳定性上的短板。
若缺失铝箔屏蔽，仅依靠编织层，线缆在高频段的屏蔽效能会出现显著衰减。编织层存在网孔结构，高频电磁波容易通过网孔发生泄漏，形成所谓的“缝隙辐射”效应。而在AES/EBU传输中，数据速率通常为3.0MHz或更高，高频干扰的波长极短，任何微小的屏蔽不连续都可能成为干扰耦合的路径。铝箔作为连续介质，彻底消除了网孔泄漏的风险，确保了在强干扰环境下，差分信号的正负极线受到的干扰幅度一致，从而让接收端的差分放大器能够有效抵消共模噪声，还原纯净的数字音频数据。
接地回路与干扰泄放的关键路径
屏蔽层的电气连接质量直接决定了其抗干扰效果的上限。屏蔽铝箔必须通过低阻抗路径连接到系统的接地端，才能将感应到的干扰电流安全泄放入地。在实际工程应用中，屏蔽层与接地端的接触方式至关重要。如果屏蔽层处于悬空状态或接地电阻过大，屏蔽层本身就会像天线一样接收干扰信号，反而将噪声耦合进信号线。因此，高质量的AES/EBU线缆通常要求屏蔽铝箔与编织层共同汇聚至接地端，形成最短、最宽的泄放通道，确保干扰电流在到达敏感电路之前被迅速导离。
部分低质线缆在制造过程中，铝箔屏蔽层未设置排水线或接地引线，导致屏蔽层与端头接地片之间缺乏可靠的电气连接。这种设计缺陷使得屏蔽层在物理上存在，但在电气上处于无效状态。当环境电磁场变化时，无法形成有效的感应电流回路，屏蔽效能几乎为零。符合专业标准的AES/EBU线缆，会在端子压接处明确处理铝箔与编织层的接地连接，确保屏蔽层在整个链路中始终保持有效的电位参考，这是维持差分传输平衡性、防止单端噪声干扰的核心逻辑所在。
