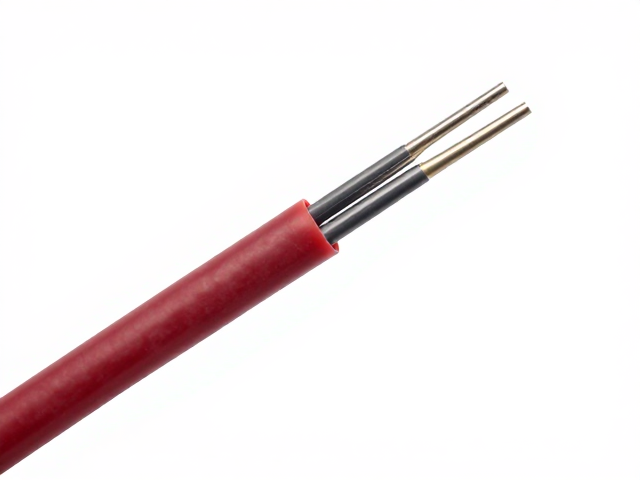

硅胶线内部导线与屏蔽层设计
硅胶绝缘层虽具备优异的耐高低温特性，但内部导线的选型直接决定了电流传输的稳定性。高纯度无氧铜（OFC）或镀锡铜是主流选择，其中镀锡处理能有效防止铜芯在高温环境下氧化，降低接触电阻。导线截面积需严格依据额定电流密度计算，通常硅胶线允许的工作电流密度高于PVC线材，但需考虑高温降额因素。在600V耐压等级下，导体电阻值需符合IEC 60228标准中的第二类或第三类绞合导体要求，以确保柔韧性与导电效率的平衡。
屏蔽层的设计核心在于构建低阻抗的接地回路，以快速泄放高频干扰信号。铝箔与镀锡铜编织网是两种基础且有效的屏蔽形式。铝箔屏蔽提供100%的覆盖率，能有效阻挡电场干扰，但其机械强度较低，易因弯折断裂；铜编织网屏蔽则提供优异的磁场屏蔽效果，覆盖率通常在75%-95%之间，且耐弯折性更佳。在实际应用中，常采用铝箔加铜编织网的复合屏蔽结构，既利用了铝箔的高覆盖率特性，又通过编织网增强了机械强度和接地连续性，这种组合在工业自动化线缆中尤为常见。
抗干扰与耐高温优化指南
耐高温性能的优化不仅依赖于硅胶材料的本身的特性，更在于整体结构的热稳定性管理。高品质硅胶绝缘层可在200°C环境下长期稳定工作，短时耐受温度可达250°C以上。为了进一步提升耐热表现，导线表面可进行硅树脂涂层处理，减少高温下的电迁移现象。同时，屏蔽层的接地引线需采用耐高温硅胶线或镀银导线，确保在极端温度下接地回路依然有效。测试数据显示，在150°C环境中连续运行1000小时后，优质硅胶屏蔽线的绝缘电阻下降率低于5%，证明了其卓越的热稳定性。
抗干扰优化需结合场景中的干扰源频率特征进行针对性设计。对于低频磁场干扰，高覆盖率铜编织屏蔽层能有效衰减信号；而对于高频电场干扰，铝箔屏蔽层表现更佳。在复杂电磁环境如数控机床或伺服电机驱动系统中，建议采用双层屏蔽结构，内层为铝箔，外层为铜编织网，两层屏蔽层需独立接地，形成严密的电磁屏障。接地方式需严格遵循单点接地原则，避免因地电位差形成接地环路，从而引入额外的噪声。通过优化屏蔽层覆盖率与接地策略，信号完整性可显著提升，误码率降低至可忽略范围。
